Máquina de moldeo por inyección vertical de deslizamiento único

Introducción:

La máquina de moldeo por inyección vertical de un solo carro es una máquina de moldeo por inyección vertical especial. Su característica principal es el sistema de instalación de moldes de "un solo deslizamiento". El molde superior se fija y el molde inferior se desliza hacia afuera. Se abre y se cierra el molde y se retira el producto mediante el movimiento del deslizador. La máquina de moldeo por inyección vertical de un solo carro es adecuada para moldear diversos materiales plásticos, especialmente en moldeo por inyección de precisión y moldeo por inserción.

Corte de la máquina de moldeo por inyección: guía de estructura vertical versus horizontal 2026-Aug-07
Corte una máquina de moldeo por inyección por la mitad y la vista en corte muestra exactamente cómo los gránulos de polímero se convierten en piezas terminadas: dónde se funde el tornillo e inyecta el material, cómo se mantiene cerrado el molde bajo tonelaje y cómo se expulsa la pieza después de enfriarse. Para l...
Consumo de energía de la máquina de moldeo por inyección: datos reales y reducción de costos 2026-Jul-31
Reducir máquina de moldeo por inyección consumo de energía No es una cuestión de conjeturas sino de cálculos precisos y selección de máquinas. Los datos de la industria confirman que los costos de energía representan hasta 30% de los gastos totales de producción. en una instala...
Máquina de moldeo por inyección hidráulica versus eléctrica: una guía para tomar decisiones basada en datos 2026-Jul-24
Si necesita una respuesta clara ahora mismo: un máquina de moldeo por inyección eléctrica Por lo general, reduce el consumo de energía entre un 40% y un 70%, mejora la repetibilidad a ±0,01 mm y realiza ciclos entre un 15% y un 25% más rápido que una máquina hidráulica comparable, p...

Estructura ágil y eficiente	El diseño del molde deslizante fijo simplifica la estructura mecánica al tiempo que garantiza la estabilidad operativa, reduce las tasas de falla y reduce los costos de mantenimiento.
Excelente utilización del espacio	El cuerpo compacto reduce significativamente el espacio que ocupa, lo que lo hace especialmente adecuado para entornos de producción con espacio limitado, como talleres pequeños o diseños de líneas de producción de alta densidad.
Adaptable a múltiples escenarios	La estructura vertical abierta admite diversas necesidades de moldeo por inserción (como inserciones metálicas, componentes electrónicos, etc.) y las tareas de producción se pueden cambiar rápidamente sin modificaciones complejas.
Cómoda colaboración hombre-máquina	La interfaz de operación intuitiva y el diseño tipo diapositiva facilitan la carga y descarga manual. También es compatible con la integración de la automatización del brazo robótico y se puede actualizar fácilmente a células de producción semiautomáticas o totalmente automáticas, equilibrando eficiencia y flexibilidad.
Eficiencia de producción	Los procesos de inyección/enfriamiento se operan en paralelo, lo que resulta en un rápido ritmo de producción.
Integración de automatización	Interfaz de brazo robótico estandarizada para facilitar la transformación de la automatización
Excelente rentabilidad	Si bien conserva las capacidades de expansión automatizadas sobre la base de una estructura simplificada, tiene en cuenta la viabilidad económica de la producción de lotes pequeños y medianos y el potencial de expansión futura de la capacidad, con un importante retorno de la inversión.

Principales áreas de aplicación	Escenarios de aplicación típicos

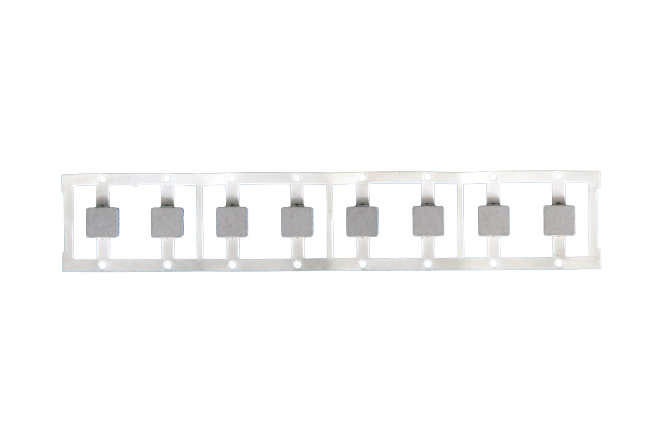

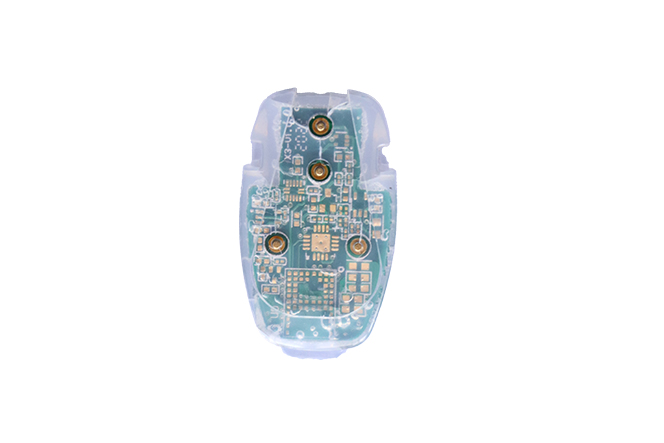

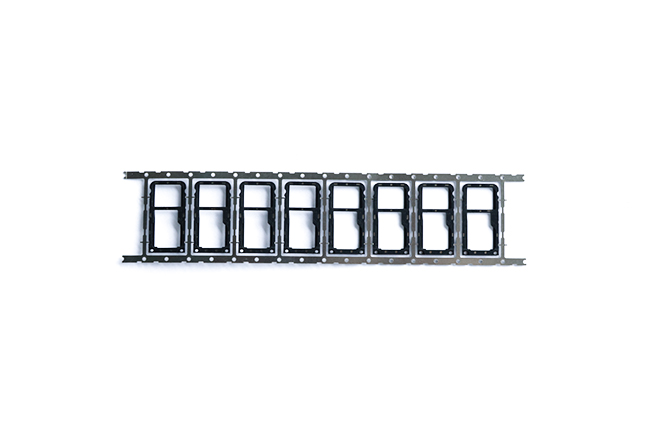

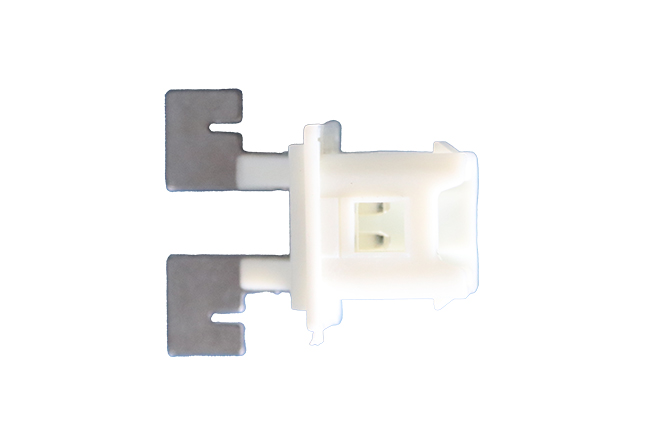

Industria electrónica y eléctrica.	Conectores de precisión (como interfaces USB, terminales, conectores) Componentes electrónicos en miniatura (carcasas de sensores, componentes de relés, conjuntos de interruptores), conjuntos de cables (sobremoldeado por inyección)

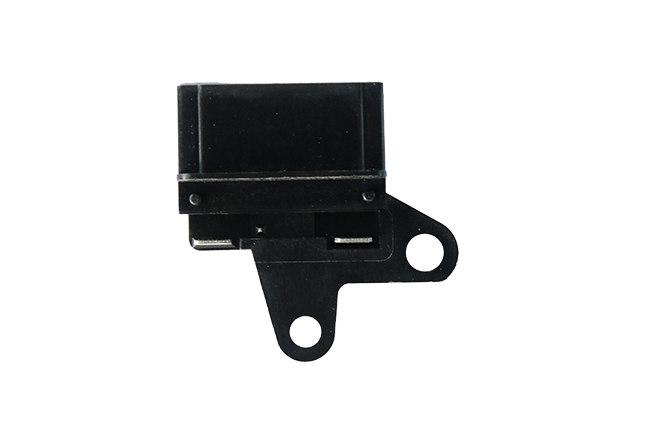

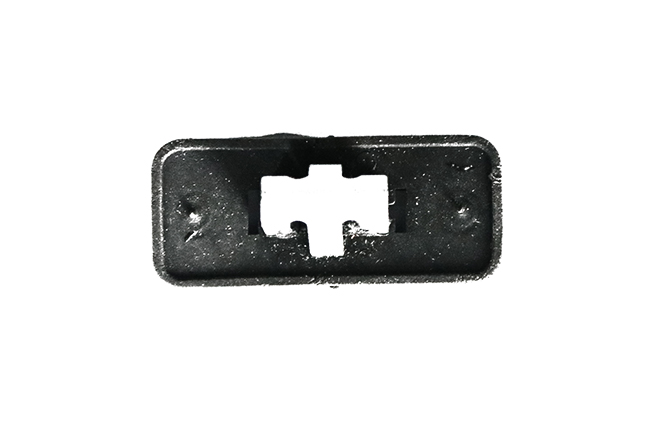

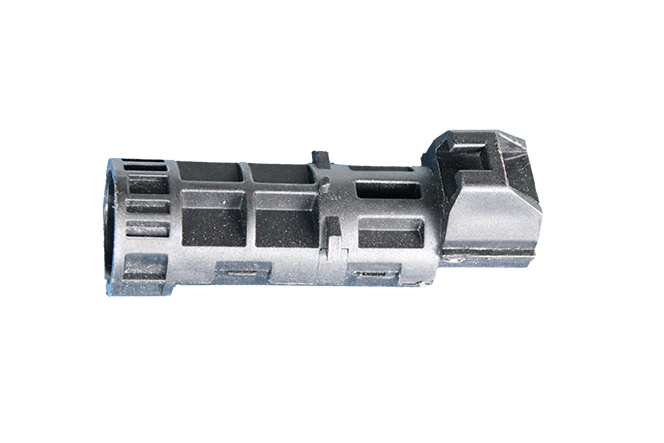

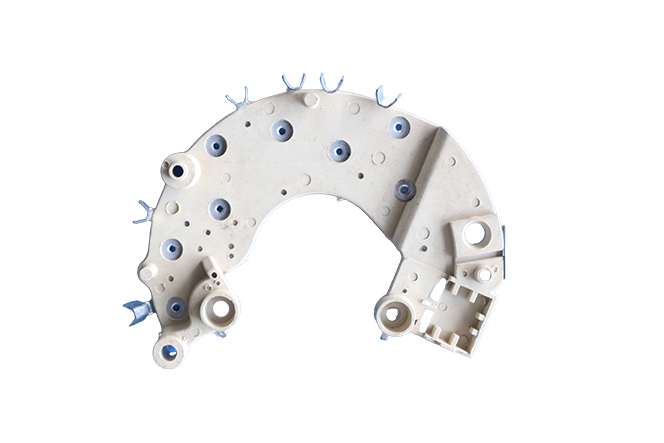

autopartes	Piezas funcionales pequeñas (regletas conductoras de luz, módulos de llave, inserciones en el revestimiento interior) Componentes eléctricos (cajas de fusibles, conectores de mazos de cables, carcasas de unidades de control electrónico (ECU))
Médicos y consumibles	Dispositivos médicos (émbolos de jeringas, mangos de herramientas quirúrgicas, carcasas para tarjetas de prueba) Material de laboratorio (tapones para tubos de centrífuga, puntas de pipeta, etc.)
Necesidades diarias y hardware.	Productos con inserciones metálicas (tiradores de cremalleras, botones, mangos de herramientas) Piezas compuestas de múltiples materiales (base de cerdas de cepillo de dientes, cubierta de embalaje de cosméticos)
Piezas industriales	Engranajes y componentes de transmisión (engranajes de plástico con ejes metálicos incrustados en ellos) Sellos y piezas aislantes (juntas tóricas integradas, juntas aislantes)

Artículo			Unidad	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
Unidad de inyección	Diámetro del tornillo		milímetros	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	Presión de inyección		kilogramos/cm2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	Volumen de disparo teórico		cm³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	Peso del tiro		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			onzas	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	Tasa de inyección		cm³/seg	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	Carrera de tornillo		milímetros	100				120				140				150					160					180					200				240
	Tasa de tornillo		rpm	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	Velocidad de inyección		milímetros/s	130				130				130				130					120					120					120				120
	Sección de temperatura (zona)		-	5				5				5				5					5					5					5				5
Sujeción unidad	Sujeción force		toneladas	35				45				60				80					100					120					160				200
	Fuerza de apertura		toneladas	3.8				4.3				9.2				14					17					20					20				25
	Mesa fija	Tamaño de la mesa	milímetros	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		barra de corbata	milímetros	350*200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	Tamaño de mesa deslizante individual		milímetros	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	mesa giratoria	Tamaño de la mesa	milímetros	700				800				900				1000					1100					1300					1600				1800
		Tamaño máximo del molde	milímetros	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	Mín. espesor del molde		milímetros	140				160				200				250					250					300					350				400
	Golpe de apertura		milímetros	180				200				200/250				250					250					300					350				400
	Luz del día de apertura		milímetros	320				360				400 (fijo)/450 (rotativo)				500					500					600					700				800
Eléctrico	Fuerza eyectora		toneladas	1.5				1.5				1.5				3					3					5					6				6
	Carrera de eyección		milímetros	37 (fijo)		100 (deslizante, giratorio)		37 (fijo)		100 (deslizante, giratorio)		37		100		50			100		50			100		50		100			50		100		100
	Máx. Presión		kilogramos/cm2	140				140				140				140					140					140					140				170
	Volumen del tanque de aceite		litros	100(Mesa fija)/140(deslizante)/160(rotativo)				120(Mesa fija)/160((deslizante,giratorio)				165(Mesa fija)/260(deslizante)/290(rotativo)				200(mesa fija)/280(deslizante,giratorio)					310(mesa fija)/330(deslizante,giratorio)					350(mesa fija)/380(deslizante,giratorio)					480(Mesa fija)/560(deslizante.rotativo)				510(Mesa fija,deslizante,rotativa)
	Volumen de agua de refrigeración		litros/hr	50				50				60				80					80					80					80				80
	Motor del sistema		kilovatios	5.5				5.5				7.5				18.5					22					30					37				47
	Calentador		kilovatios	4.5				5.8				6.6				8.8					11					13					16				17
	Potencia total		kilovatios	10				11.3				14.1				27.3					33					43					53				64
Otro	Peso de la máquina		toneladas	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	Tamaño de la máquina (largo x ancho x alto)		m	1,760,952,18	1,870,952,27		2,151,42,3	1,91,12,5	2,11,12,6		2,31,42,6	2,21,22,8	2,41,252,85		2,71,752,6	2,11,23,1		2,41,23,2		2,81,72,9	2,31,43,0		2,51,43,1		2,741,72,9	2,61,63,5	3,01,63,6			3,12,33,3	2,91,83,8	3,31,83,9		3,42,43,3	3.1W2.0H4.7	3,2W2.2H4.9	433.4
